氣動高壓球閥的特性工作原理以及相關技術參數

發布時間：2016-03-19 瀏覽：次

氣動高壓球閥的特性工作原理以及相關技術參數介紹，對于高壓球閥并不了解的朋友，請仔細看下哦。今天，小編與大家分享的是Q611N-320C氣動高壓球閥，該球閥分為氣動內螺紋高壓球閥和氣動焊接高壓球閥。可采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。臺臣閥門氣動高壓球閥按其密封性能分為金屬密封與軟密封。氣動高壓球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。氣動高壓球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動內螺紋高壓球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

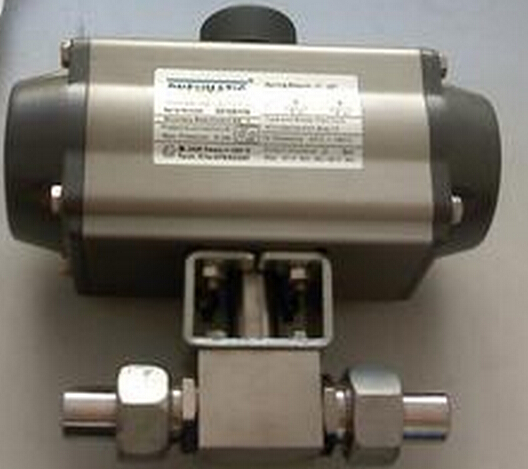

氣動高壓球閥

氣動高壓球閥技術參數：

公稱通徑：DN(mm)15-100、1/2”-4”

閥體形式：整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)；

公稱壓力：PN16.0-25.0 MPa；ANSI 150-900LB；

連接形式：法蘭式、焊接式、螺紋式；

密封填料：V型聚四氟乙烯填料、柔性石墨填料等；

閥芯形式：O型球體閥芯；

流量特性：近似快開特性；

動作范圍：0～90°、0～360°；

泄露量Q 按GB/T4213-92，小于額定KV0.01%；

基本誤差：帶定位器：小于全行程的±2%；

配置執行機構：GT、AT、ST、SR系列單雙作用氣動執行器；

控制方式：開關兩位控制能、4～20mA模擬量信號控制；

供氣壓力：0.4～0.7MPa；

氣源接口：G1/4"、G1/8"、G3/8"、G1/2"；

環境溫度：-30～+70℃

作用形式：單作用執行機構、雙作用執行機構

可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

驅動壓縮空氣4～7bar(可帶手輪)

閥體材質 A105、不銹鋼316L、316、304、304L
